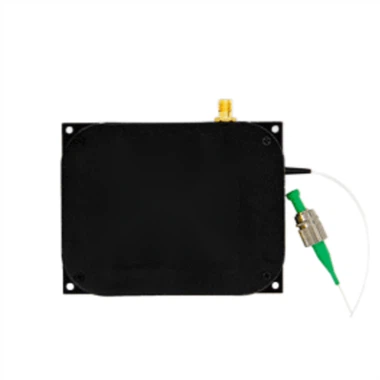

टीसी-डीएफबी सीरीज 1550एनएम डीएफबी लेजर स्रोत

पैरामीटर

प्रतीक

न्यूनतम मूल्य

विशिष्ट मूल्य

अधिकतम मूल्य

इकाई

कार्यशील तरंग दैर्ध्य

l

1547

-

1560

एनएम

आउटपुट ऑप्टिकल पावर

पीओ

10

20

100

मेगावाट

रेखा की चौडाई

डीएल*

-

1

-

मेगाहर्टज

एज मोड दमन अनुपात

एसएमएसआर

30

35

-

डीबी

प्रकाश अलगाव

आईएसओ

30

35

-

डीबी

सापेक्ष शोर तीव्रता

रिन

-

-

-150

डीबी/हर्ट्ज

ध्रुवीकरण विलुप्ति अनुपात*

एर

15

20

डीबी

शक्ति स्थिरता

P_एसएस

±0.005

डीबी/5 मिनट

P_रास

±0.01

डीबी/8एच

आउटपुट अलगाव

आईएसओ

30

35

डीबी

विशेष विवरण

डेस्कटॉप

मॉड्यूल

बाहरी आयाम L x W x H

320×220×90 मिमी

80×100×24 मिमी

बिजली की आवश्यकताएं

एसी 220V ± 10% 30W

डीसी +5वी

आउटपुट फाइबर

एसएमएफ/पीएमएफ

कार्य पद्धति

सीडब्ल्यू

ऑप्टिकल कनेक्टर

एफसी/पीसी एफसी/एपीसी या उपयोगकर्ता निर्दिष्ट

पैरामीटर

प्रतीक

इकाई

न्यूनतम मूल्य

विशिष्ट मूल्य

अधिकतम मूल्य

कार्य तापमान

शीर्ष

ºC

-5

55

भंडारण तापमान

टी.एस.टी

ºC

-40

85

नमी

आरएच

%

5

90

टीसी

डीएफबी

15

X

XX

X

XX

XXX

डीएफबी

तरंग दैर्ध्य:

15-1550 एनएम

DWDM तरंग दैर्ध्य को चिह्नित किया जा सकता है

पैकेजिंग:

एम - मॉड्यूल

डी - डेस्कटॉप

शक्ति:

10-10mW

……

40--40mW

50---50 मेगावाट

60---63मेगावाट

100--100mW

बेनी:

पी---पीएमएफ

एस---एसएमएफ

फाइबर ऑप्टिक कनेक्टर:

एफपी---एफसी/पीसी

एफए---एफसी/एपीसी

एसपी---उपयोगकर्ता निर्दिष्ट

रेखा की चौडाई:

खाली---5-10 मेगाहर्ट्ज

2एम---2-5मेगाहर्ट्ज

1एम----1मेगाहर्ट्ज

500K--500KHz

200K-200KHz

100K-100KHz

50K----50KHz
